NETFLOOR智能網絡地板
產品說明
環保系列
網絡地板
ECO環保網絡地板系列為力特福樂Netfloor網絡地板系統銷售最廣產品之一。
本系列產品除供應內銷外，為國內唯一外銷日本、英國、歐盟、美國、香港、東南亞、中東、中、南美洲。
自1996年起，陸續在以上地區建立全球經銷商。
自有品牌：NETFLOOR已在各主要工業國及開發中國家，如美、英、德、法、西班牙、日、韓、中、新加坡、印度、巴西、埃及、沙烏地阿拉伯、卡達、阿聯、等共35國以上等級注冊，并已成為當地之知名品牌。
環保標章-榮獲環保局環保標章5556號
LEED（The Leadership in Energy and Encionmental Design）-
符合能源及環境領先設計之評比點數（crdeit point）
品牌NETFLOOR網絡地板全球經銷
歐洲~
亞洲~
美洲~
本系統之基座板安裝施工時，不適用粘膠劑，不污染，不破壞地臺。
網絡地板之標準表面材料需鋪設商用級方塊地毯。如需鋪設PVC地磚，建議使用商用級至少4.5mm以上厚度之抗靜電級PVC地磚。并需洽詢PVC地磚供應商確定其適用性。
保固：正常使用情況下，保固五年。
適用場所：適用于各類型現代化辦公室、機房、大小型電腦房、中小學大專院校等高容量線路規劃管理及配置的地方。
環保網絡地板ECO 600A/500A/400A
一、產品簡介
1.綠色建材（Green Building Materials）：環境友善（Environment Friendly）為Netfloor網絡地板系列產品之中心設計觀念。ECO環保網絡地板系列更達到綠色建材標準。
2.100%可回收再使用：本系統之主件如基座板、線槽區架橋蓋板、連接座等，可以100%回收。
3.環保標章認證：本系統之基座板為再生P.P（poly-propylene）制成。
ECO系列更于2010年7月榮獲環保署環保標章認證，認證號碼為5556號（塑橡膠再生品）。
二．產品優點
1.節省空間、高配線量
低總高網絡地板在都會區辦公大樓內極為重要。
ECO環保系列即為符合此需求而設計。
全系列產品提供充足的配線容量，同時將空間高度的犧牲減至最低。
系統高度 線槽區寬度 線槽區凈高
400A 40mm 90mm 35mm
500A 50mm 90mm 45mm
600A 60mm 90mm 55mm
2.網絡之高速公路、線路規劃完善
聯接底座連接基座板，自然組合成網狀線槽區。
一般全高隔間，建議施作于網絡地板上，不影響線路之暢通。
線路由線槽區出線，可延伸至桌面、隔間之踢腳板，墻面等任何位置。
3.施工迅速、不影響正常上班
可分區、分部門施工。無噪音。例如每一層樓面600平方米的辦公室，于周六施工，周日完工，周一即可正常上班。不影響辦公室人員之工作效率。
4.初期成本低，維護費極低
初期投入成本低。系統組合堅固，安裝快速、節省時間成本。使用中，辦公室人員即可自行做基本之移位。
維修線路由線槽區出線，連接至隔間之插座。搬遷、維護費極低。
5.使用壽命長
一般人對塑橡膠材質制造之基座板使用壽命較短之主觀印象是錯誤的。本產品之使用壽命較傳統合金鋼高架地板長，更沒有傳統合金鋼高架地板之缺點。本產品安裝方式不污染，不破壞地臺。
6.質輕，減低大樓荷重
本系統之平均重量每平方米13~15公斤，約為傳統合金鋼高架地板之1/3~40%。
7.地搬遷成95%以上可重新使用符合長期之經濟效益
如需搬遷時，本系列產品之主件及配件95%以上可重新使用。搬遷及重新安裝成本傳統合金鋼高架地板低。確實達長期之經濟效益。
防靜電PVC地板安裝于網絡地板上

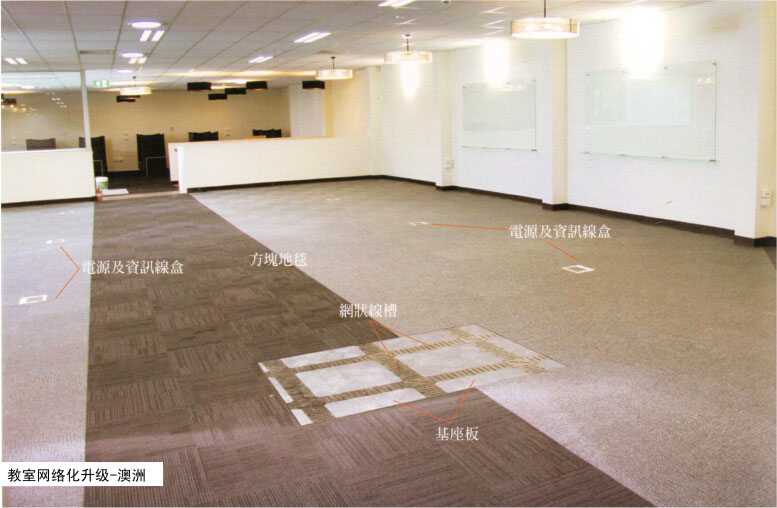

方塊地毯安裝于網絡地板上

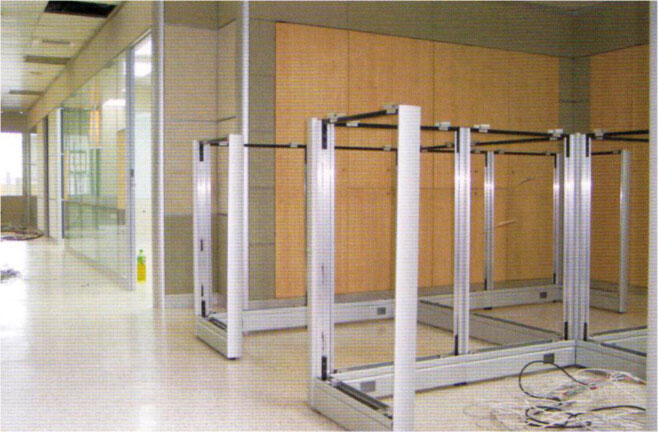

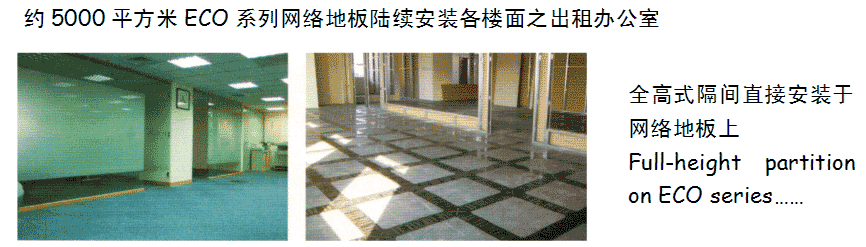

全高隔間直接安裝在網絡地板上
Low-Profile at High Capacity

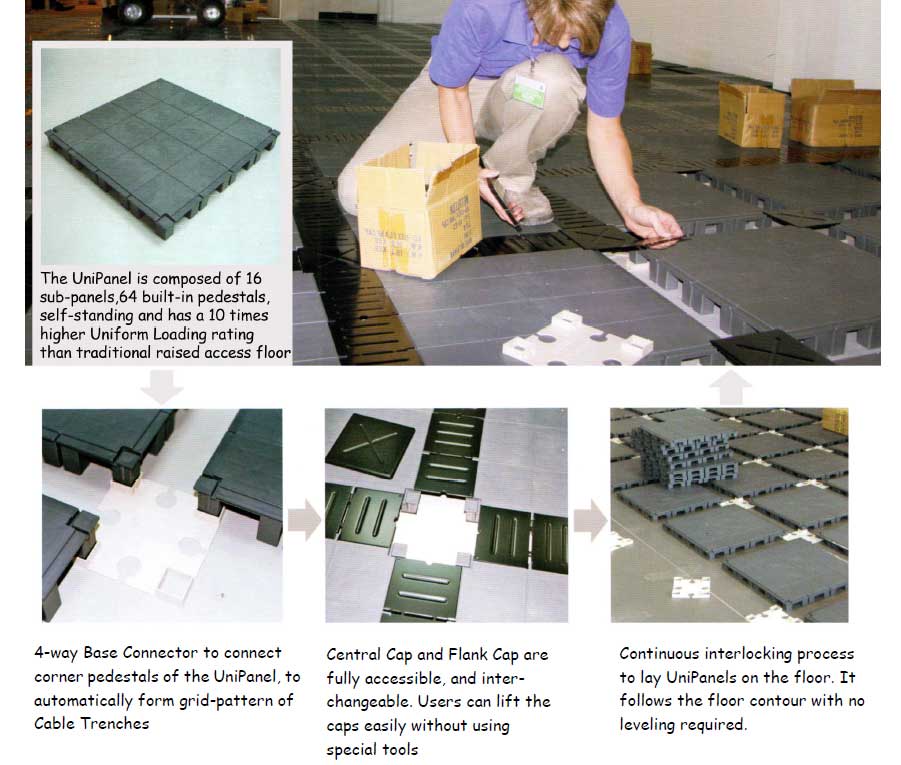

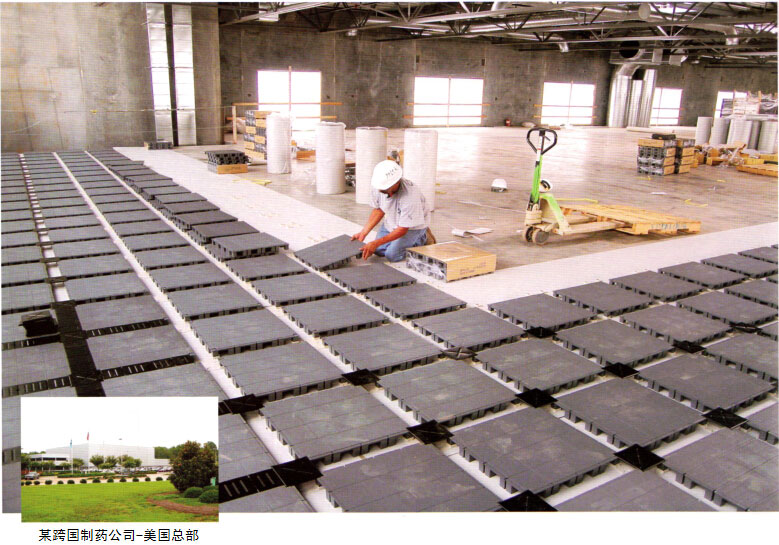

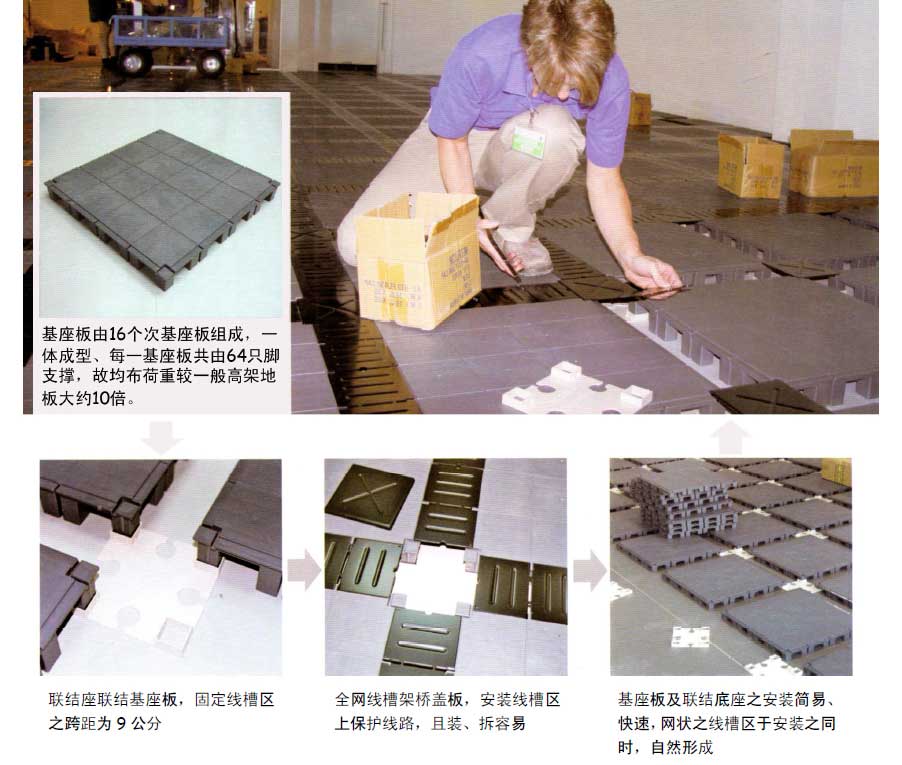

網狀式的線槽系統：將聯接底座與基座板之角落腳連接安裝，聯接底座自動將基座板等距離隔間，自然形成等距的網狀線槽區。
線槽寬度：9公分（90mm）。每一基座板為51公分×51公分，即每60公分中間形成公分寬線槽。每60×60公分內有橫向及直向各9公分之線槽區。
系統高度：4公分（40mm）5公分（50mm）、6公分（60mm）、線槽區凈高：系統高度 減 0.5公分（5mm）
配線：資訊線、電線可整齊有系統的于線槽內配置及延伸。全部配線，應于線槽區完成配置，基座板下之空間，只限于備用。
線路延伸及出線所有線路皆由線槽區延伸
1.將線盒（floor box）安裝于線槽上，內含資訊插座及電源插座。
2.由線槽出線，延伸連接至桌面、隔間墻面、或工作站上。
高變動性 High Changeability
除了低高度、高容線量、有系統整齊配線之優點外，可供現有線路，及室內配置之可預見
高變動性需求，快速及最低干擾情況下完成，亦為本系統之重要功能之一。
1.本系統施工安裝時，不需使用粘膠固定。
2.于室內配置變動、或搬遷時，不會污染，不破壞地臺。
3.與線路變動時，速度快及簡潔完成。對辦公室內現有工作人員之干擾減至最低。
4.一般之辦公室線路如需全部變動時，承包商可于夜間施工，隔日早上即正常上班。
5.本系統之重新配置，或搬遷至新址重新施工之陳本較低，最有經濟效益。
三、相容性及使用者方便性

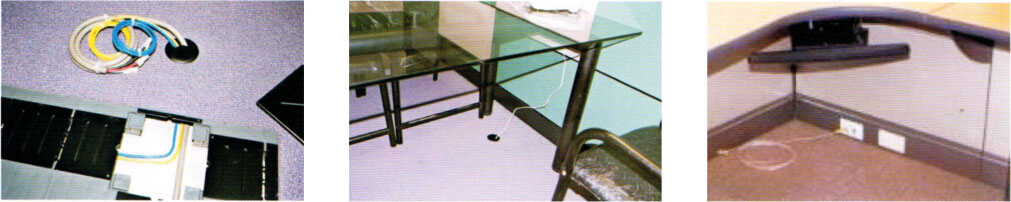

資訊線或電線由線槽區出線，延長至隔間踢腳板出現，或接到桌面插座供電及接資訊插座。

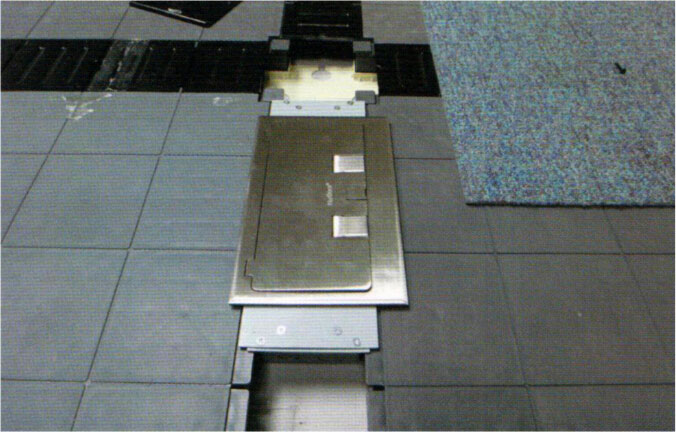

插座盒
SE603/SE403（烤漆面板）
SE603/SE403（不銹鋼面板）
安裝于線槽區。綜合插座盒之容量為
2×110V 電源插座3×資訊插座
或2×220V英（歐）式電源插座2×資訊插座

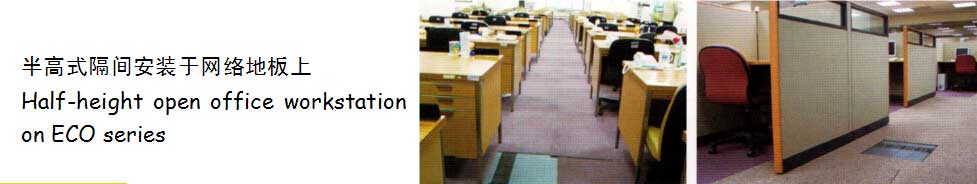

全高及半高隔間皆可直接安裝于網絡地板系統上以保持

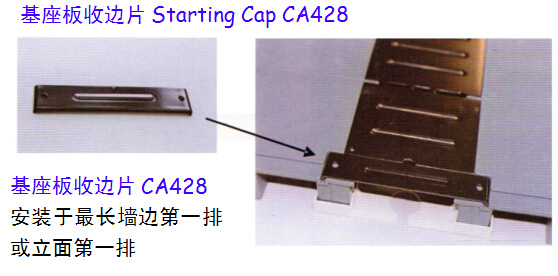

四．主要配件-1
主要配件-2

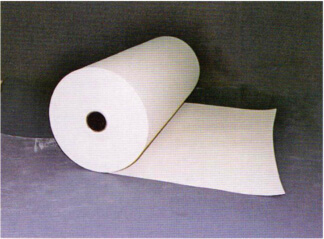

吸音毯Sound Attenuation Blanket AD-331
2 mm 厚發泡PU，1米寬

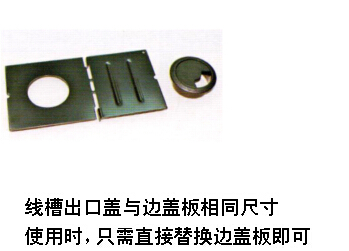

邊蓋板具60mm圓開口及塑膠蓋

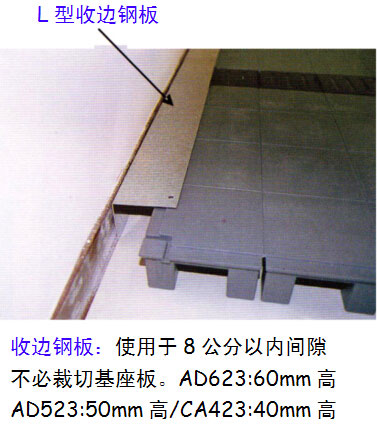

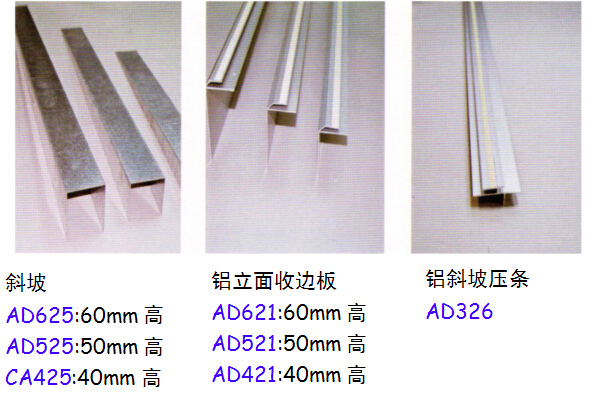

鋼板斜坡、鋁斜坡壓條、鋁立面收邊板
五．完整之回收再使用及再生流程
ECO環保系列網絡地板 與 LEED 綠建筑評比點數 符合表
LEED（能源與環境領先設計）認證 是國際性認可對建筑之設計、營建、運作之認證標準。
本系列產品符合多項LEED之評比點數（Credit Point）。以下資料提供您能申請較佳之LEED評比點數。
|
LEED Credit 評比項目 |
LEED 符合標準 Requirements |
力特福樂NETFLOOR ECO網絡地板系統 符合項目 |
LEED CreditP Point 可申請評比點數 |
|
Materials & Resources Credit 4.2 MR（材料及原料）項目 4.2 |
依使用材料成本、使用產品之成分內增加之回收材料達20%以上 |
ECO系列600A，500A，400A（回收材料成分占系統達20%以上） |
可申請2點 Contributes to 2 points |
|
Materials & Resources Credit 5.1/5.2 MR項目5.1/5.2 |
Regional Materials：10% extracted，processed & manufactured regionally 近距離地區加工、制造達10% |
ECO系列 600 A，500 A，400 A 系統于臺灣臺中區制造 |
可申請2點 建案地點于臺灣、 香港、澳門、澳門皆可申請（于800公里范圍內） |
|
Environment Quality Credit4.1： EQ（環境品質）項目 4.1 |
使用粘膠劑、填縫劑 減低有毒氣體之釋放 |
有別于一般傳統高架地板系統需將腳座以粘膠劑粘于地面固定，本系列產品之設計、施工不需使用粘膠劑。而是使用連接底座 連接腳架 |
可申請1點 Contributes to 1 point |

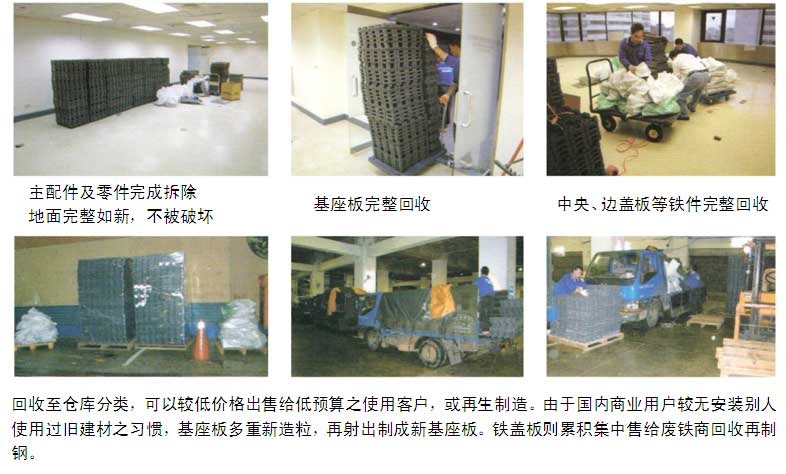

國內回收實例
國內客戶因搬遷而拆除，重新安裝案例很多。以下為回收案例：
客戶：日立先端科技股份有限公司 經銷商：訂好環?？萍脊煞萦邢薰?/span>
使用期間：Feb，2004 回收日期：Apr. 17th, 2009
回收原因：公司政策不再續租，須恢復原狀 處理方式：基座板重新造粒，鐵蓋板由廢鐵商回收
六.材料規范
1.系統名稱：力特福樂（Netfloor）網絡地板系統ECO series
2.系統高度：400A系列：40mm高/500Ａ系列：50mm高/600A系列：60mm高
3.系統重量（每平方米）：400A系列：13公斤/500A系列：14公斤/600A系列：15公斤
組合尺寸：每一模組600mm×600mm（防火基座板+全活口線槽）

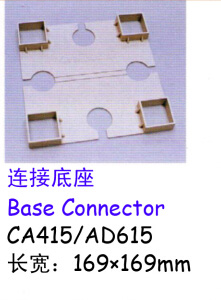

每一模組包括1基座板+1中央蓋板+4邊蓋板+1連接底座

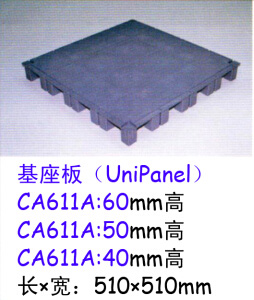

4.防火基座板
基座板材質：高強度再生poly-propylene一體成型
基座板顏色：灰黑色
基座板尺寸：510mm×510mm一體成型
基座板高度：400A系列：40mm/500A系列：50mm/600A系列：60mm
5.全活口線槽
線槽區寬度：90mm
線槽區架橋蓋板尺寸：

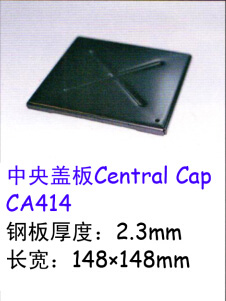

中央蓋板：150mm（長）×150mm（寬）
凈厚度：2.3mm鋼板，外加防銹絕緣涂裝

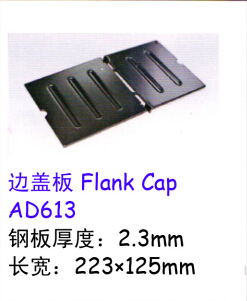

邊蓋板：223mm（長）×119mm（寬）
凈厚度：2.3mm鋼板，外加防銹絕緣涂裝。
線槽區配線寬度：90mm
線槽區配線高度：400A系列：35mm/500A系列：45mm/600A系列55mm
基座板輔助配線寬度：
400A：25mm（高）×57mm（寬）×4
500A：35mm（高）×57mm（寬）×4
600A：45mm（高）×57mm（寬）×4
6.附屬配件
吸音毯：2mm厚，高密度防火吸音棉
斜坡：1.6mm厚鍍鋅鋼板，寬100mm，長：系統高度之12倍
7.荷重
集中破壞荷重：ASTM E-196，達600kg以上（2〃）
CNS 10678 A 2171，達300kg以上（ø =28.6mm）
8.防火
基座板：內政部消防署試焰字第920015號合格
（依CNS13591，CNS13592標準）
線槽區架橋蓋板：全鋼，不燃
9.環保標準
9-1：基座板：需達到 環保署環保標章（塑橡膠再生品）之標準。
9-2：重新使用：使用本網絡地板之所有主元件與配件，于搬遷時，95%以上可重新使用。
9-3：回收再生：本網絡地板之所有主元件，包括基座板、中央蓋板、邊蓋板、連接底座、斜坡、鋁壓條等，如不重新使用，100%可回收再生。
10.本系統之基座板安裝施工時，不適用粘膠劑，不污染，不破壞地臺。
11.面材
網絡地板之標準表面材料需鋪設商用級方塊地毯。如需鋪設PVC地磚，建議使用商用級至少4.5mm以上厚度之抗靜電級PVC地磚。并需洽詢PVC地磚供應商確定其適用性。
12.保固：正常使用情況下，保固五年。
***為維持本系列產品之持續改進及更新，本公司（制造商）得不在事先通知下，調整本系列產品之規格及材質
都市更新（保有舊樓外觀）成功實例

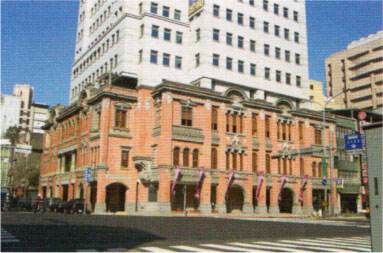

臺北市北福建設大樓全棟辦公室采用本系列產品
City Re-development-“Netfloor inside”
辦公室更新
Office Renovation-“Netfloor inside”
Netfloor ECO Series is one of the best-selling product lines among Netfloor product family.
ECO series features high cable management capability at low-height, extra-durability, high changeability, easy accessibility, and more important is it's friendly to the environment.

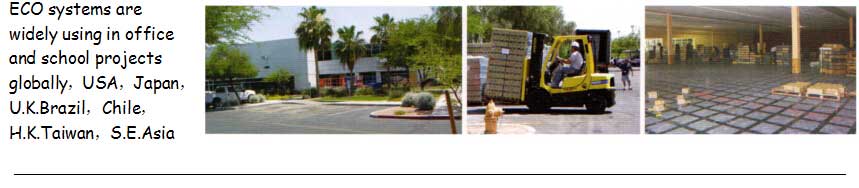

Since launch in 1996, million square meters of the ECO systems have been installed in many of

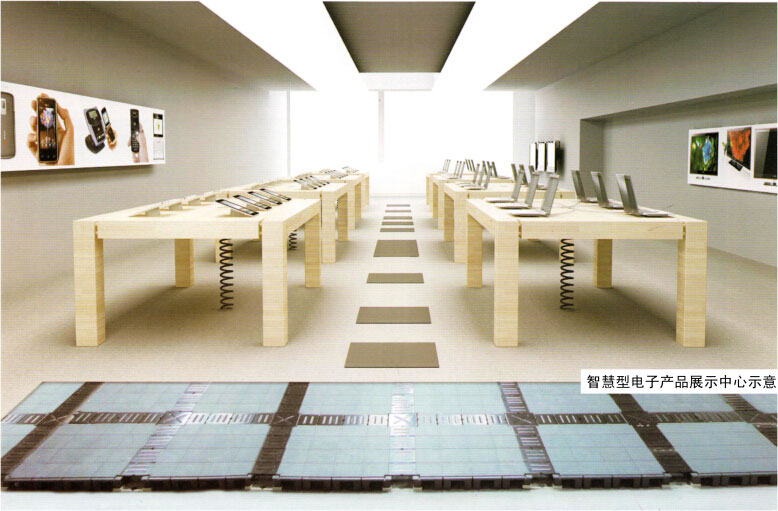

In the meantime of distribution network establishing, there are emerging market opportunities to the ECO systems which you might think small possibility before. Since year 2000, besides of the main market segments in offices and schools, ECO series has been growingly using in the call centers, retail stores, exhibition rooms, and even for the rental live l exhibition events.
Relocation-100%re-usable
Besides of providing systematic and high cable capacity,
the system facilitates high changeability where cable rerouting
And relocation is expected frequently
1 . Systems installed without adhesives to the sub-floor.
2. At the time of re-location, no damage to sub-floor.
3. Cable routing and re-routing is efficient, neat, and with
4. In most of the case, overnight re-distribution is workable,
5. Minimal costs are incurred during re-layout or re-location.
6. In the event of re-location, all components are 100% re-usable.
